Pomiary elektryczne
Wykonujemy kompleksowe pomiary elektryczne certyfikowanym sprzętem Sonel – od badań odbiorczych nowych instalacji, przez przeglądy okresowe, po protokoły wymagane przez ubezpieczycieli. Działamy na terenie Szczecina, Dębna, Gorzowa i całego zachodniopomorskiego i lubuskiego.
Pomiary elektryczne z protokołem – odbiory, przeglądy, kontrole
Posiadamy uprawnienia SEP w zakresie eksploatacji (E) i dozoru (D) urządzeń elektroenergetycznych, co uprawnia nas do wykonywania pomiarów ochronnych i wystawiania protokołów pomiarowych z pełną mocą prawną. Korzystamy wyłącznie z profesjonalnego sprzętu pomiarowego Sonel z aktualnym świadectwem kalibracji, co gwarantuje wiarygodność i powtarzalność wyników.
Każdy pomiar kończymy sporządzeniem kompletnej dokumentacji – protokołów pomiarowych zgodnych z obowiązującymi normami PN-HD 60364. Dokumenty te są honorowane przez nadzór budowlany, ubezpieczycieli, OSD oraz organy odbiorcze. Oferujemy również kompleksowe instalacje elektryczne oraz instalacje odgromowe.
Protokoły odbiorcze
Kompletna dokumentacja pomiarowa wymagana do odbioru budynku – rezystancja izolacji, impedancja pętli zwarcia, skuteczność RCD, ciągłość PE. Gotowe protokoły w ciągu 1–2 dni.
Przeglądy okresowe
Obowiązkowe przeglądy co 5 lat (Prawo Budowlane art. 62). Sprawdzamy stan techniczny całej instalacji, identyfikujemy zagrożenia i dostarczamy protokół z wynikami oraz zaleceniami.
Pomiary ochronne
Badanie skuteczności ochrony przeciwporażeniowej – testujemy wyłączniki różnicowoprądowe (RCD), mierzymy rezystancję uziemienia i sprawdzamy ciągłość przewodów ochronnych PE.
Co dokładnie mierzymy i badamy
Każdy pomiar wykonujemy zgodnie z obowiązującymi normami, korzystając z certyfikowanego sprzętu pomiarowego Sonel. Poniżej znajdziesz szczegóły poszczególnych badań, które realizujemy w ramach kompleksowej usługi pomiarów elektrycznych.

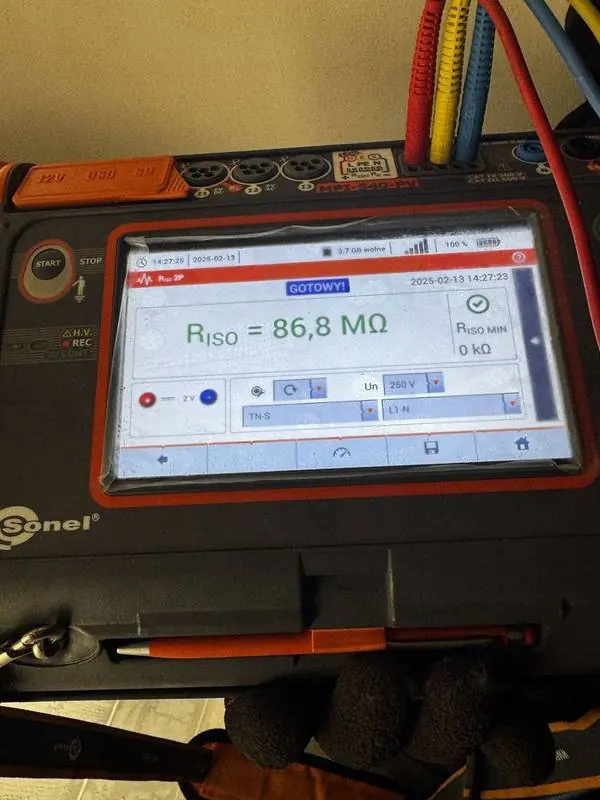

Pomiar rezystancji izolacji
Podstawowy pomiar bezpieczeństwa, który pozwala ocenić stan izolacji przewodów elektrycznych. Wykrywamy uszkodzenia izolacji, które mogą prowadzić do porażenia prądem lub pożaru. Pomiar wykonujemy napięciem probierczym 250V, 500V lub 1000V w zależności od rodzaju obwodu.
- Wykrywa uszkodzenia izolacji niewidoczne gołym okiem
- Zapobiega pożarom spowodowanym prądami upływu
- Wymagany przy każdym odbiorze i przeglądzie okresowym

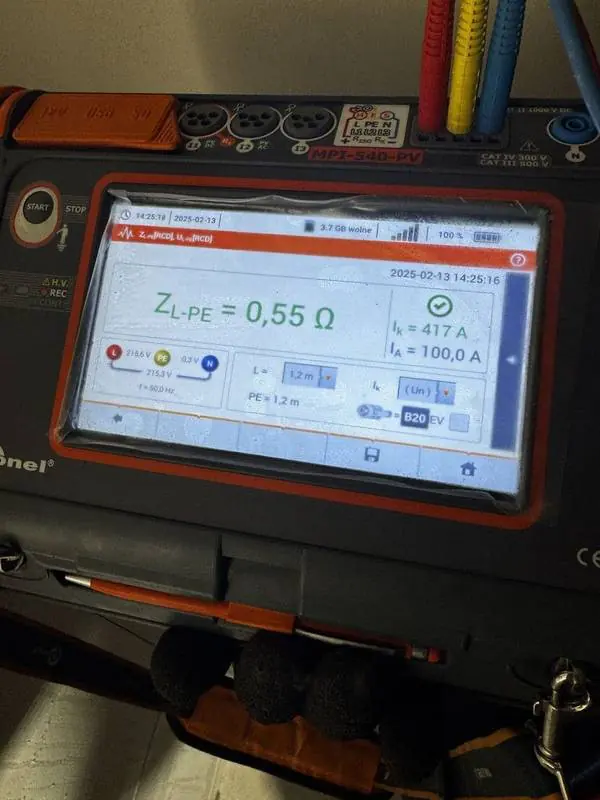

Pomiar impedancji pętli zwarcia
Mierzymy impedancję pętli zwarciowej, aby sprawdzić, czy zabezpieczenia nadprądowe (bezpieczniki, wyłączniki) zadziałają wystarczająco szybko w przypadku zwarcia. Wynik decyduje o tym, czy instalacja jest bezpieczna – zbyt duża impedancja oznacza, że zabezpieczenie nie wyłączy obwodu w wymaganym czasie.
- Weryfikacja czasu zadziałania zabezpieczeń nadprądowych
- Pomiar prądu zwarciowego spodziewanego
- Kluczowy parametr bezpieczeństwa instalacji
Badanie wyłączników różnicowoprądowych (RCD)
Testujemy skuteczność działania wyłączników różnicowoprądowych – ostatniej linii obrony przed porażeniem prądem. Sprawdzamy czas i prąd zadziałania przy różnych wartościach prądu różnicowego (0.5x, 1x, 5x Id), co pozwala potwierdzić, że wyłącznik zadziała w wymaganym czasie.
- Pomiar czasu zadziałania (wymagany < 300ms dla typu AC)
- Test przyciskiem i prądem rzeczywistym
- Badanie wyłączników typu AC, A i B
Pomiar rezystancji uziemienia
Sprawdzamy skuteczność układu uziemiającego budynku – fundamentowego, naturalnego lub sztucznego. Prawidłowa rezystancja uziemienia jest kluczowa dla bezpieczeństwa instalacji odgromowej i ochrony przeciwporażeniowej. Pomiar wykonujemy metodą techniczną z użyciem sond pomocniczych.
- Wymagany przy instalacjach odgromowych (≤ 10Ω)
- Pomiar metodą techniczną 3-biegunową
- Weryfikacja skuteczności uziemienia fundamentowego
Pomiar ciągłości przewodów ochronnych PE
Weryfikujemy, czy przewody ochronne (PE) zapewniają niezawodne połączenie z uziemieniem we wszystkich gniazdkach i punktach instalacji. Przerwa w przewodzie ochronnym oznacza brak ochrony przeciwporażeniowej – urządzenie klasy I może stać się śmiertelnie niebezpieczne.
- Pomiar prądem ≥ 200mA zgodnie z normą
- Sprawdzenie każdego gniazda i punktu odbiorczego
- Wykrywanie przerw i wysokich rezystancji połączeń
Kiedy musisz wykonać pomiary elektryczne?
Pomiary elektryczne nie są tylko formalnością – to obowiązek prawny i warunek bezpieczeństwa. Oto najczęstsze sytuacje, w których potrzebujesz profesjonalnych pomiarów z protokołem.
Odbiór nowego budynku
Protokoły pomiarowe są wymagane do uzyskania pozwolenia na użytkowanie. Bez nich inspektor nadzoru budowlanego nie podpisze odbioru. Wykonujemy komplet pomiarów odbiorczych i dostarczamy gotową dokumentację.
Przegląd co 5 lat
Prawo Budowlane (art. 62) nakłada obowiązek kontroli instalacji elektrycznej co najmniej raz na 5 lat. Dotyczy to wszystkich budynków – mieszkalnych, usługowych i przemysłowych. Brak aktualnego przeglądu to naruszenie prawa i ryzyko utraty ubezpieczenia.
Po modernizacji instalacji
Każda rozbudowa, przebudowa lub modernizacja instalacji elektrycznej wymaga ponownych pomiarów i nowego protokołu. Dotyczy to np. dodania nowych obwodów, wymiany rozdzielnicy czy instalacji fotowoltaiki.
Wymogi ubezpieczyciela
Ubezpieczyciele coraz częściej wymagają aktualnych protokołów pomiarowych jako warunku wypłaty odszkodowania. W przypadku pożaru spowodowanego zwarciem elektrycznym, brak aktualnych pomiarów może oznaczać odmowę wypłaty odszkodowania.
Po zdarzeniu losowym
Uderzenie pioruna, zalanie, pożar lub inna awaria mogą uszkodzić instalację elektryczną w sposób niewidoczny gołym okiem. Po każdym takim zdarzeniu konieczne jest wykonanie pomiarów kontrolnych, aby upewnić się, że instalacja jest bezpieczna do dalszego użytkowania.
Kontrola PPOŻ / BHP
Straż pożarna i inspekcja pracy mogą żądać okazania aktualnych protokołów pomiarowych instalacji elektrycznej. Dotyczy to szczególnie obiektów, w których przebywają ludzie – szkół, przedszkoli, biur, hoteli, zakładów produkcyjnych.
